第四章 DH型壓縮機齒輪軸-齒輪聯軸器-電機軸系統的動力學分析
4.1 引言
在DH型離心壓縮機組中，由齒輪聯軸器連接的齒輪軸（簡稱為G軸）和電機軸所組成的系統就是一典型的軸承—轉子—齒輪聯軸器系統，文獻[18,50]在研究DH機組的動力學特性時，主要側重于分析齒輪耦合多平行軸傳動部分的動力學特性，而將由齒輪聯軸器連接的電機軸部分予以忽略，然而文獻[5]早已指出了這樣處理的弊端，而且在實際的DH機組中，曾經發生在負荷試車時出現電機振動過大的現象[9]，也就是說電機軸的振動不可忽略。
為方便起見將由齒輪聯軸器連接的齒輪軸—齒輪聯軸器—電機軸系統簡稱為耦合系統，在耦合系統中齒輪軸的振動與齒輪軸作為單個轉子進行振動分析，二者有何聯系差別在哪里，這方面的研究很少。Xu[96,97]對一由萬向聯軸節連接的Jeffcott轉子—電機軸耦合系統進行了研究。本章在前二章的基礎上重點來討論上述耦合系統的彎曲振動，對耦合系統進行了模態分析、穩定性分析，計算了系統的不平衡響應。并與用單個G軸計算所得結果進行了比較。需要指出的是電機軸的動力特性不僅與轉子本身的結構參數等有關，而且還與轉子受到沿徑向激發的不平衡磁拉力有關，磁拉力的作用相當于增加了鐵心段轉子的質量，從而使電機軸的臨界轉速略有下降[98,99]。在以下的計算中未計及磁拉力的影響。
4.2 DH機組的系統參數

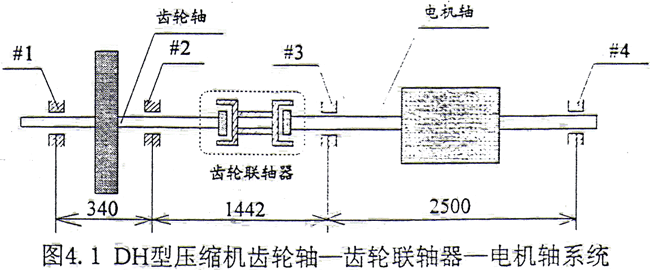

圖4.1是某國產DH型透平壓縮機組的核心部分，系統由齒輪軸、電機軸、齒輪聯軸器和滑動軸承組成。
G軸的結構參數及單元劃分列于表4.1
表4.1 G軸單元劃分（單位：mm）
| 單元結點號 |
W1 |
W2 |
W3 |
W4 |
W5 |
W6 |
W7 |
W8 |
W9 |
| 單元長度 |
30 |
45 |
100 |
80 |
60 |
100 |
245 |
245 |
245 |
| 單元直徑 |
125 |
125 |
180 |
200 |
200 |
125 |
115 |
115 |
185 |
G軸的工作轉速為2985（rpm），功率2200（KW），大齒輪質量W=326.44（kg），極轉動慣量Jz=50.2×106（kg·mm2)，直徑轉動慣量Jd=26.4×106（kg·mm2），齒數Z=226，模數Mn=35，G軸支承軸承為圓軸承，直徑D=125（mm），長徑比L/D=0.4，間隙比C/R=0.0015，使用20#潤滑油，平均油溫40°，油壓1.2×10-2（kg/mm2），G軸的最右端是齒輪聯軸器的外齒輪，軸承位置在W2和W6處。（注：僅對G軸進行計算時，將齒輪聯軸器內齒套的質量按等效處理，加到G軸的最后一個軸段W9上，經計算為52.7kg）。
齒輪聯軸器結構參數及單元劃分列于表4.2，齒輪聯軸器的主要參數見表4.3。
表4.2 齒輪聯軸器部分單元劃分（單位：mm）
| 單元結點號 |
W1 |
W2 |
W3 |
W4 |
W5 |
| 單元長度 |
108 |
140 |
140 |
140 |
158 |
| 單元外徑 |
260 |
200 |
200 |
200 |
380 |
| 單元內徑 |
208 |
179 |
179 |
179 |
310 |
表4.3 齒輪聯軸器參數
| 齒輪 |
模數Mn |
齒數Z |
齒寬B |
壓力角α |
| G軸端 |
4 |
52 |
30mm |
20 |
| 電機軸端 |
5 |
62 |
50mm |
20 |
電機軸結構參數及單元劃分列于表4.4
表4.4 電機軸單元劃分（單位：mm）
| 單元結點號 |
W1 |
W2 |
W3 |
W4 |
W5 |
W6 |
W7 |
W8 |
W9 |
| 單元長度 |
0 |
190 |
232 |
300 |
600 |
600 |
600 |
300 |
160 |
| 單元直徑 |
280 |
160 |
160 |
160 |
230 |
230 |
230 |
160 |
160 |
電機功率2200（KW），效率96.1%，工作轉速2985（rpm）。電機軸轉子的質量W=2800（kg），極轉動慣量Jz=86×106（kg·mm2），直徑轉動慣量Jd=63×106（kg·mm2）。最左端是聯軸器右端外齒輪，支承軸承為滑動軸承，結構參數與G軸相同。軸承位置在W3和W8處。
上述DH機組的主要結構特點是中間跨（即齒輪聯軸器所在的跨）相對比較長，而且G軸外伸端的直徑較細，因此剛度相對較小。這樣的設計思想明顯是想降低電機軸對G軸的耦合作用。這一點與上一章算例中的系統有所不同，因此在確定齒輪聯軸器的動力參數時，考慮到系統的上述特點，齒面的有效接觸寬度取得較小。系統的另外一個顯著特點是聯軸器二側轉子系統不對稱，電機軸轉子的質量比齒輪軸大得多，這一特點使得二側轉子的相互影響程度會有較大的不同。另外此處的齒輪聯軸器是非標準型的。
4.3 系統的模態分析
雖然在正常工作狀態下，電機的轉速并不是恒定的，但是通常不會偏離很多，因此下面我們主要來討論在工作轉速n=2985rpm時系統的模態。限于篇幅，以下只給出處于0.2～5倍工作轉速范圍之內的轉子模態。

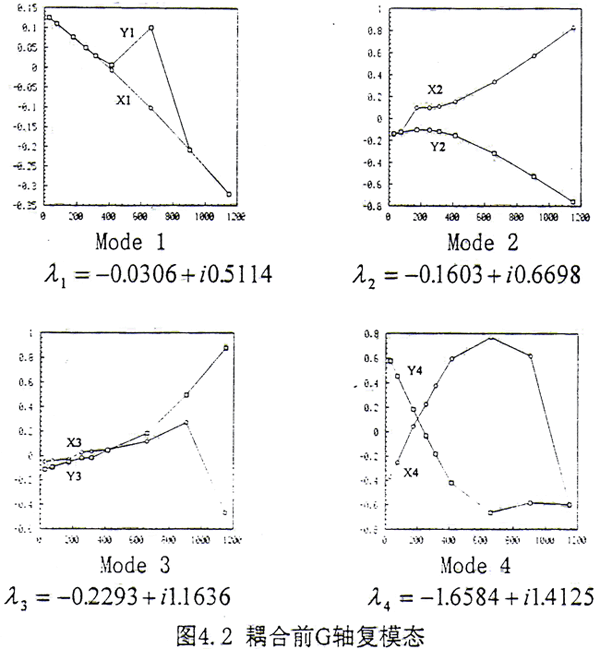

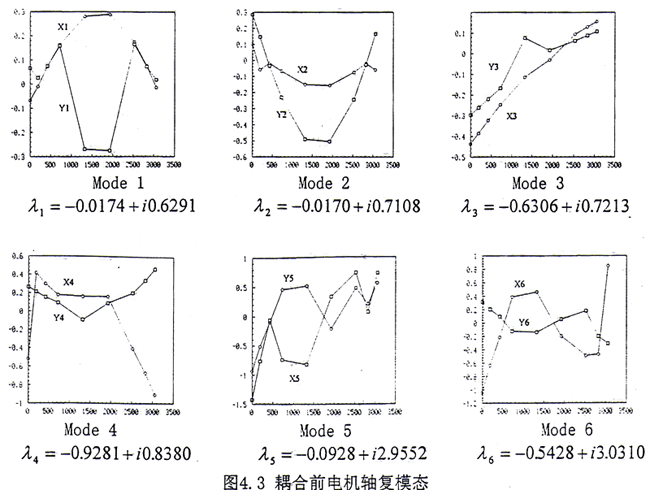

G軸和電機軸耦合前，在上面給定的轉速范圍之內，共有10階模態，其中G軸有4階；如圖4.2所示。電機軸有6階，如圖4.3所示，以上各階均為穩定模態。

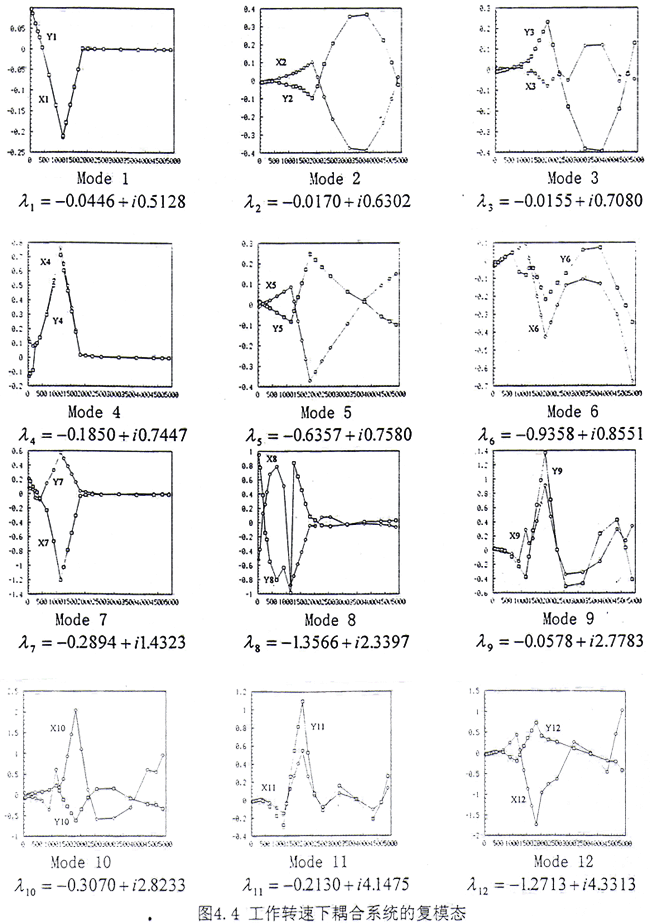

通過齒輪聯軸器耦合后的轉子系統，在上述給定的轉速范圍內，共為12階模態，如圖4.4所示，比耦合前多了2階。這表明耦合后在上述轉速范圍內模態數目發生了變化。耦合系統的模態可以分為兩類：（1）第一類為耦合成分很小的振動，例如Mode1、Mode4、Mode7、Mode8，這4階幾乎完全表現為G軸的振動，電機軸的振動很小。但是從模態圖上來看又不能與耦合前單個G軸的4階模態相對應，主要表現為與齒輪聯軸器相連接的G軸的外伸端在耦合前上述4階的振動很大，而在耦合后振動受到很大的抑制，振動很小。從復特征值來看，無論是反應系統衰減快慢的實部，還是反映系統自然振動頻率的虛部都有不小的變化。如果將上述4階對應的復特征值作一比較，那么其中耦合后的虛部值總是大于耦合前的對應值。其主要原因是在耦合后將G軸和電機軸作為一個整體系統來考慮，此時相當于將電機軸看作是對G的一個約束，這一約束直接作用于外伸端，使得G軸外伸端的振動減小，同時使得G軸的自然頻率增大。因此傳統上在計算DH機組的動態特性時，強行將G軸和電機軸分開，而只考慮其中的G軸，僅從這4階模態和復特征值上進行分析也會產生較大的偏差。（2）第二類為G軸和電機軸之間的耦合模態，在這8階模態中G軸和電機軸的振動非常明顯，這表明如果將G軸和電機軸在齒輪聯軸器處分開處理，僅計算G軸的振動，而不考慮電機軸的影響，那么上述8階模態會全部被漏掉，因此這樣處理會丟失一些非常重要的低頻信息。在文獻[18]中，由于未考慮電機軸的作用，因此與電機軸有關的模態信息就不出現。如果從這8階復特征值前6階的數值來看，那么都能從耦合前電機軸的6階模態中找到，而且低階特征值的實部和虛部變化均不大。這說明如果僅分析電機軸的振動，那么將G軸忽略掉，倒能得到較好的近似。從直觀上看，將G軸與電機軸相比，其質量和幾何參數要小許多。如果將G軸看成是電機軸的約束，那么這一約束比電機軸對G軸的約束自然要弱得多。因此從這一意義上來說G軸對電機軸的影響沒有電機軸對G軸的影響大。綜上所述，耦合后電機軸對G軸的影響較大，而G軸對電機軸的影響較小。在實際工程中，象DH這樣的機組曾發生電機振動過大的現象[9]，因此如果不將G軸、電機軸和齒輪聯軸器作為整體一起進行分析而在齒輪聯軸器處強行分開只分析G軸的振動就顯得極不合適。
耦合前G軸和電機軸的復模態圖
4.4 系統穩定性分析
為了便于比較在齒輪聯軸器耦合前后系統的穩定性，分別計算了單個G軸和耦合系統從300～4100（rpm）這一轉速區間內的復特征值，結果分別見表4.5和表4.6。其中表4.5列出了單個G軸的前5階復特征值，表4.6列出了耦合系統前12階的復特征值。限于篇幅，沒有列出電機軸的復特征值，經計算電機軸的失穩轉速約在4000（rpm）。從表中可以看出，在整個計算范圍內，G軸的失穩轉速約為3800（rpm），而在耦合后系統的失穩轉速約為4100（rpm），比耦合前的G軸高出約7.9%，比電機軸高出2.5%。也就是說如果強行將G軸和電機軸分開，將G軸的失穩轉速作為耦合系統的失穩轉速，結果將偏于安全。此時對應的失穩模態是耦合模態，該階模態的主要特征是在電機軸具有較大振動的同時附加了一定量G軸的振動（參見圖4.3）。通過計算還發現電機軸的結構參數對耦合系統的失穩轉速影響較大，一般而言，電機軸的失穩轉速越高，那么耦合系統的失穩轉速也會提高，這從另一個側面說明電機承和電機類型的選擇對整體系統穩定性的影響程度。下面從齒輪聯軸器的接觸情況和內阻尼對系統穩定性的影響作一簡單討論。
（1）齒輪聯軸器的接觸情況對耦合系統穩定性的影響。
有效接觸齒寬對齒輪聯軸器的轉角剛度產生較大的影響，如果不考慮輪齒誤差，那么接觸寬度主要與系統的負荷情況有關，輕載時接觸寬度很小，當負荷增大時，接觸寬度會有所增大。在理想情況下聯軸器的內外齒完全接觸，計算發現此時耦合系統的失穩轉速幾乎不變。這似乎與上一章的結論不符，原因是失穩所對應的模態是耦合模態，這一階模態的特征是電機軸振動較大，如果以全齒寬接觸來處理，相當于增加了二軸之間的耦合程度，但就總體而言由于G軸的幾何尺寸和質量比電機軸要小得多，而且中間跨的剛度相對較小，因此接觸寬度在這類DH機組中表現不出來，這是該DH機組的結構特點所造成的。
（2）齒輪聯軸器的內阻尼對耦合系統穩定性的影響
齒輪聯軸器的內阻尼由橫向阻尼系數cl和轉角阻尼系數ca二部分組成，根據上一章的分析可知，其中的橫向阻尼對系統的失穩轉速影響較小，而轉角阻尼則影響較大。所以下面我們重點考慮轉角阻尼的影響。設聯軸器對中和潤滑良好，各參數的取值與上一章相同，由于聯軸器是非標準，其中輪齒之間的間隙只能從相應的CL型聯軸器中的值來代替。這樣就能初略地估算出左右半聯軸器的等效內阻尼系數。經計算可得系統的失穩轉速約為4050（rpm），比不考慮內阻尼時系統的失穩轉速降低了約1.25%。通過上面的分析和計算，可知系統的穩定性較好，儲備了相當?shù)姆�(wěn)定裕度，因此在齒輪聯軸器工作良好時，齒輪聯軸器的內阻尼可以忽略。
表4.5 單個G軸的復特征值
| 轉速 |
 1 |
2 |
3 |
4 |
5 |
| 300. |
-0.32+i0.54 |
-1.19+i0.90 |
-0.92+i11.37 |
-3.50+i11.55 |
-1.39+i110.7 |
| 600. |
-0.18+i0.52 |
-0.94+i0.82 |
-0.68+i5.70 |
-2.29+i5.69 |
-0.62+i55.54 |
| 900. |
-0.13+i0.51 |
-0.80+i0.81 |
-0.54+i3.80 |
-1.87+i3.71 |
-0.42+i37.10 |
| 1200. |
-0.10+i0.51 |
-0.69+i0.83 |
-0.45+i2.85 |
-1.70+i2.70 |
-0.31+i27.87 |
| 1500. |
-0.08+i0.51 |
-0.57+i0.86 |
-0.39+i2.28 |
-1.68+i2.10 |
-0.25+i22.32 |
| 1800. |
-0.07+i0.51 |
-0.44+i0.85 |
-0.34+i1.90 |
-1.74+i1.77 |
-0.20+i18.62 |
| 2100. |
-0.06+i0.51 |
-0.33+i0.81 |
-0.31+i1.63 |
-1.77+i1.64 |
-0.17+i15.97 |
| 2400. |
-0.05+i0.51 |
-0.25+i0.76 |
-0.27+i1.44 |
-1.73+i1.56 |
-0.15+i13.98 |
| 2700. |
-0.04+i0.51 |
-0.20+i0.71 |
-0.25+i1.28 |
-1.69+i1.49 |
-0.13+i12.43 |
| 3000. |
-0.03+i0.51 |
-0.16+i0.67 |
-0.23+i1.16 |
-1.66+i1.41 |
-0.11+i11.18 |
| 3100. |
-0.03+i0.51 |
-0.15+i0.65 |
-0.22+i1.12 |
-1.65+i1.38 |
-0.11+i10.82 |
| 3200. |
-0.02+i0.51 |
-0.14+i0.64 |
-0.21+i1.09 |
-1.65+i1.36 |
-0.11+i10.49 |
| 3300. |
-0.02+i0.51 |
-0.13+i0.63 |
-0.21+i1.06 |
-1.66+i1.34 |
-0.10+i10.17 |
| 3400. |
-0.02+i0.51 |
-0.13+i0.62 |
-0.20+i1.03 |
-1.68+i1.32 |
-0.10+i9.87 |
| 3500. |
-0.01+i0.51 |
-0.12+i0.61 |
-0.20+i1.00 |
-1.68+i1.30 |
-0.10+i9.59 |
| 3600. |
-0.01+i0.51 |
-0.12+i0.60 |
-0.19+i0.97 |
-1.70+i1.29 |
-0.09+i9.32 |
| 3700. |
-0.00+i0.50 |
-0.11+i0.59 |
-0.18+i0.95 |
-1.73+i1.29 |
-0.09+i9.07 |
| 3800. |
0.000+i0.50 |
-0.11+i0.58 |
-0.18+i0.93 |
-1.77+i1.29 |
-0.09+i8.83 |
| 3900. |
0.004+i0.50 |
-0.11+i0.57 |
-0.17+i0.90 |
-1.79+i1.30 |
-0.09+i8.60 |
| 4000. |
0.007+i0.49 |
-0.11+i0.56 |
-0.17+i0.88 |
-1.82+i1.33 |
-0.08+i8.39 |
| 4100. |
0.010+i0.49 |
-0.10+i0.56 |
-0.16+i0.86 |
-1.84+i1.37 |
-0.08+i8.18 |
表4.6 耦合系統的復特征值
| 轉速 |
1 |
2 |
3 |
4 |
5 |
6 |
| 300. |
-0.21+i0.52 |
-1.35+i0.99 |
-1.48+i1.04 |
-1.62+i1.13 |
-0.50+i7.12 |
-0.03+i7.23 |
| 600. |
-0.11+i0.51 |
-1.09+i0.91 |
-1.12+i0.91 |
-1.33+i1.00 |
-0.37+i3.46 |
-0.03+i3.61 |
| 900. |
-0.08+i0.51 |
-0.94+i0.93 |
-1.05+i0.85 |
-1.20+i0.97 |
-0.28+i2.22 |
-0.03+i2.40 |
| 1200. |
-0.07+i0.51 |
-0.95+i0.81 |
-0.79+i0.98 |
-1.14+i0.95 |
-0.20+i1.60 |
-0.02+i1.79 |
| 1500. |
-0.06+i0.51 |
-0.62+i0.99 |
-0.88+i0.79 |
-0.13+i1.25 |
-0.02+i1.43 |
-1.11+i0.93 |
| 1800. |
-0.06+i0.51 |
-0.09+i1.03 |
-0.47+i0.96 |
-0.82+i0.77 |
-0.02+i1.19 |
-1.07+i0.90 |
| 2100. |
-0.05+i0.51 |
-0.06+i0.89 |
-0.36+i0.90 |
-0.02+i1.02 |
-0.76+i0.77 |
-1.04+i0.88 |
| 2400. |
-0.05+i0.51 |
-0.04+i0.78 |
-0.02+i0.86 |
-0.28+i0.84 |
-0.72+i0.76 |
-1.00+i0.87 |
| 2700. |
-0.05+i0.51 |
-0.03+i0.69 |
-0.02+i0.78 |
-0.23+i0.79 |
-0.67+i0.76 |
-0.97+i0.86 |
| 3000. |
-0.04+i0.51 |
-0.02+i0.63 |
-0.02+i0.70 |
-0.18+i0.74 |
-0.63+i0.76 |
-0.93+i0.86 |
| 3100. |
-0.04+i0.51 |
-0.01+i0.60 |
-0.02+i0.68 |
-0.17+i0.73 |
-0.62+i0.76 |
-0.92+i0.86 |
| 3200. |
-0.04+i0.51 |
-0.01+i0.59 |
-0.01+i0.66 |
-0.16+i0.71 |
-0.61+i0.76 |
-0.91+i0.86 |
| 3300. |
-0.04+i0.51 |
-0.01+i0.57 |
-0.01+i0.64 |
-0.15+i0.70 |
-0.60+i0.76 |
-0.90+i0.86 |
| 3400. |
-0.04+i0.51 |
-0.01+i0.56 |
-0.01+i0.62 |
-0.14+i0.68 |
-0.58+i0.76 |
-0.89+i0.86 |
| 3500. |
-0.04+i0.52 |
-0.01+i0.54 |
-0.01+i0.60 |
-0.13+i0.67 |
-0.57+i0.76 |
-0.88+i0.86 |
| 3600. |
-0.04+i0.52 |
-0.01+i0.53 |
-0.01+i0.58 |
-0.13+i0.66 |
-0.56+i0.76 |
-0.87+i0.86 |
| 3700. |
-0.00+i0.52 |
-0.03+i0.52 |
-0.01+i0.57 |
-0.12+i0.65 |
-0.55+i0.76 |
-0.22+i1.17 |
| 3800. |
-0.00+i0.50 |
-0.03+i0.52 |
-0.01+i0.55 |
-0.12+i0.63 |
-0.53+i0.76 |
-0.21+i1.14 |
| 3900. |
-0.00+i0.49 |
-0.03+i0.52 |
-0.01+i0.54 |
-0.11+i0.62 |
-0.52+i0.76 |
-0.20+i1.11 |
| 4000. |
-0.00+i0.48 |
-0.02+i0.52 |
-0.01+i0.52 |
-0.11+i0.61 |
-0.51+i0.76 |
-0.20+i1.10 |
| 4100. |
0.001+i0.47 |
-0.01+i0.51 |
-0.02+i0.52 |
-0.10+i0.60 |
-0.50+i0.76 |
-0.19+i1.10 |
續表4.6 耦合系統的復特征值
| 轉速 |
7 |
8 |
9 |
10 |
11 |
12 |
| 300. |
-1.69+i13.4 |
-4.66+i14.6 |
-0.05+i27.8 |
-0.81+i27.9 |
-0.17+i41.6 |
-3.21+i41.7 |
| 600. |
-1.01+i6.78 |
-3.08+i7.56 |
-0.05+i13.9 |
-0.62+i14.0 |
-0.19+i20.8 |
-2.48+i20.9 |
| 900. |
-0.79+i4.54 |
-2.47+i5.34 |
-0.05+i9.28 |
-0.52+i9.32 |
-0.20+i13.8 |
-2.13+i14.0 |
| 1200. |
-0.64+i3.42 |
-2.08+i4.27 |
-0.06+i6.96 |
-0.46+i7.00 |
-0.21+i10.4 |
-1.88+i10.5 |
| 1500. |
-0.54+i2.75 |
-1.81+i3.61 |
-0.06+i5.56 |
-0.42+i5.60 |
-0.21+i8.29 |
-1.72+i8.44 |
| 1800. |
-0.47+i2.31 |
-1.63+i3.16 |
-0.06+i4.63 |
-0.39+i4.67 |
-0.21+i6.91 |
-1.59+i7.06 |
| 2100. |
-0.41+i1.99 |
-1.52+i2.83 |
-0.06+i3.96 |
-0.36+i4.01 |
-0.21+i5.91 |
-1.49+i6.07 |
| 2400. |
-0.36+i1.76 |
-1.44+i2.60 |
-0.06+i3.46 |
-0.34+i3.51 |
-0.21+i5.17 |
-1.40+i5.33 |
| 2700. |
-0.32+i1.57 |
-1.40+i2.44 |
-0.06+i3.07 |
-0.32+i3.12 |
-0.21+i4.59 |
-1.33+i4.76 |
| 3000. |
-0.29+i1.42 |
-1.35+i2.34 |
-0.06+i2.76 |
-0.31+i2.81 |
-0.21+i4.12 |
-1.27+i4.31 |
| 3100. |
-0.28+i1.38 |
-1.34+i2.31 |
-0.06+i2.67 |
-0.30+i2.71 |
-0.21+i3.99 |
-1.25+i4.18 |
| 3200. |
-0.27+i1.34 |
-0.06+i2.59 |
-1.33+i2.29 |
-0.30+i2.63 |
-0.21+i3.86 |
-1.23+i4.05 |
| 3300. |
-0.26+i1.30 |
-0.06+i2.51 |
-0.29+i2.55 |
-1.31+i2.27 |
-0.21+i3.74 |
-1.21+i3.94 |
| 3400. |
-0.25+i1.26 |
-0.06+i2.43 |
-0.29+i2.48 |
-1.29+i2.25 |
-0.21+i3.63 |
-1.20+i3.83 |
| 3500. |
-0.24+i1.23 |
-0.06+i2.36 |
-0.29+i2.41 |
-1.28+i2.24 |
-0.21+i3.53 |
-1.18+i3.73 |
| 3600. |
-0.23+i1.20 |
-0.06+i2.29 |
-0.28+i2.34 |
-1.26+i2.22 |
-0.21+i3.43 |
-1.17+i3.63 |
| 3700. |
-0.86+i0.86 |
-0.06+i2.23 |
-0.28+i2.27 |
-1.24+i2.21 |
-0.21+i3.33 |
-1.15+i3.54 |
| 3800. |
-0.85+i0.86 |
-0.06+i2.17 |
-0.28+i2.21 |
-1.22+i2.20 |
-0.21+i3.24 |
-1.13+i3.46 |
| 3900. |
-0.84+i0.87 |
-0.06+i2.11 |
-0.28+i2.16 |
-1.21+i2.19 |
-0.21+i3.16 |
-1.12+i3.38 |
| 4000. |
-0.83+i0.87 |
-0.06+i2.06 |
-0.27+i2.10 |
-1.19+i2.18 |
-0.21+i3.08 |
-1.11+i3.30 |
| 4100. |
-0.81+i0.87 |
-0.06+i2.01 |
-0.27+i2.05 |
-1.17+i2.17 |
-0.21+i3.00 |
-1.10+i3.22 |
