一、概述
SWL系列蝸輪絲桿升降機是通過蝸輪傳動絲桿完成提升、下降、推進、翻轉等功能，是一種基礎起重部件，已列為JB/T 8809-1998標準。廣泛地用于機械、冶金、水利、化工、醫療、文化、衛生等各個行業，具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等特點，可以用電動機或其它動力直接帶動，也可以手動。本系列蝸輪絲桿升降機可以自鎖，承載能力2.5t～120t，最高輸入轉速1500r/min，最大提升速度2.7m/min，有不同的結構型式和裝配方式，工作環境溫度在-20～100℃之間，提升高度按用戶要求制造。
二、型式、規格及表示方法
1.結構形式
1型——絲桿作軸向移動
2型——絲桿作旋轉運動、螺母作軸向移動
2.裝配型式
A型——絲桿(或螺母)向上移動
B型——絲桿(或螺母)向下移動
3.絲桿頭部型式
1型結構型式的絲桿頭部分為Ⅰ型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)四種型式；
2型結構型式的絲桿頭部分為Ⅰ型(圓柱型)、Ⅲ型(螺紋型)兩種型式。
4.傳動比
普通速比(P)、慢速比(M)
5.提升承載能力
2.5，5，10，15，20，25，35，50，100，120(×10kN)十種；
6.絲桿的防護
1型結構有基本型、防旋轉型(F)和帶防護罩型(Z)；
2型結構有基本型和帶防護罩型(Z)。

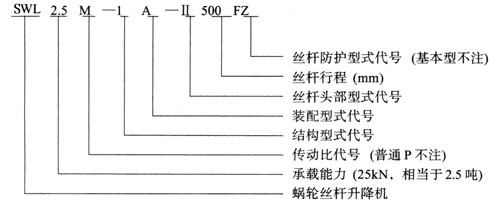

7.表示方法
三、外形及安裝尺寸

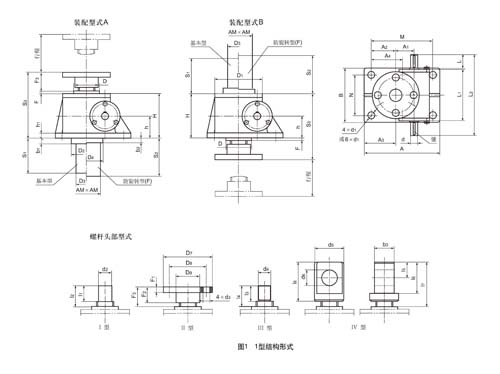

1、1型升降機的外形結構尺寸

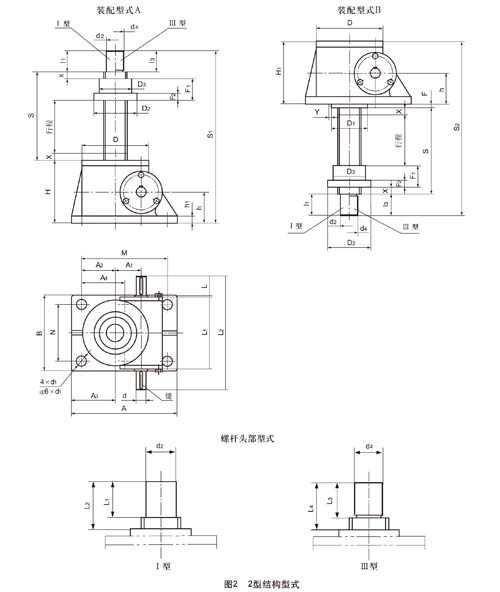

2、2型升降機的外形結構尺寸
