| 申請?zhí)枺?/TD>
| 93213523 |
申請日： |
1993/05/30 |
| 公開號： |
|
公告號： |
2170409 |
| 授權日： |
1994-6-1 |
授權公告日： |
1994-6-29 |
| 專利類別： |
新型 |
國別省市代碼： |
87[中國|西安] |
| 代理機構代碼： |
61110 |
代理人： |
魏法祥 |
| 發明名稱： |
星齒純滾動行星減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
周先德;周銘;毛開友;李鷺鳴;楊善安;于文武 |
| 申請人： |
西安礦業學院 |
| 申請人地址： |
陜西省西安市雁塔路14號 |
| 郵編： |
710054 |
| 文摘： |

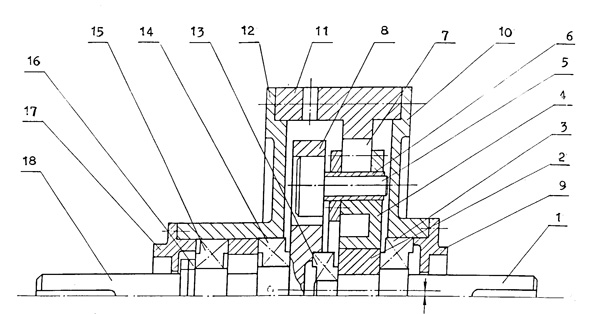

| 本實用新型乃一種純滾動的星齒行星減速機，可以省略現有漸開線，擺動齒輪之加工，用圓球或柱形元件的星齒取代。主動輸入軸（１）的一端接電機，其另一端設置偏心軸承盤（２），星齒（５），星齒套（６）裝在星齒座（４）上，星齒（５）嚙合的星齒（７）設于另一星齒座（１１）中，星齒（５）在動軌上運行，星齒（７）在靜軌上作相對定位回轉，星齒（５）驅動從動件（８）作等速運動，而從動件（８）與輸出軸（１８）聯結進行傳動。 本傳動嚙合效率≥９０～９９％；嚙合齒對數≥７０％～１００％，其體積比現在的減（加）速機小１０％～５０％，承載能力大，使用壽命長，維修簡便，加工精度準確，嚙合性能好，成本低廉，適用于任意軸間傳動，可以取代傳統的齒蝸輪行星傳動。 |
| 主權利要求： |
| 一種星齒純滾動行星減速機，具有從動件（８）和主動輸入軸（１），在主動輸入軸（１）的一端聯接電機，其特征在于主動輸入軸（１）的另一端設置偏心軸承盤（２），星齒（５），星齒套（６）裝在星齒座（４）上，星齒（５）嚙合的星齒（７）設于另一星齒座（１１）中，星齒（５）在動軌上運行，星齒（７）在靜軌上作相對定位回轉。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2003-7-9;因費用終止日 |
